Sanctuaire marial de Mvolye-Yaoundé Cameroun Septembre 1995 2ème tranche des travaux Montage de la structure bois lamellé-collé
Ferrure en étoile La clef de voute de la Basilique		CONCEPTION FABRICATION CONSTRUCTION AUJOURD'HUI

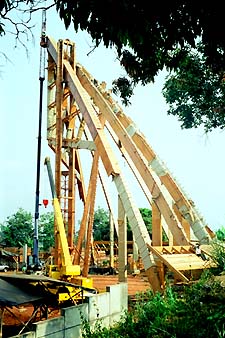

Les arcs du chœur sur site, en attente du montage

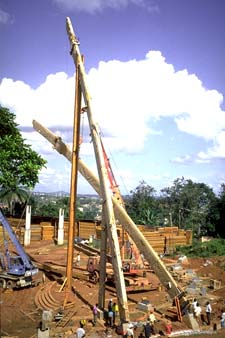

Levage du premier arc. d’une longueur de 36 m et pèse 8 tonnes.. Il est dressé à 32 m d'altitude, soutenu et rejoint par le second arc en stabilité provisoire  … tout tient par des élingues … C'est le grand suspense.		Nous sommes en présence d'un chantier complexe et de grande ampleur. Cet ouvrage évoque en plan une coquille Saint-Jacques inscrite dans un carré de 80 m de coté environ, avec une hauteur de 32 m au sommet du chœur.

		La structure en bois lamellé-collé est complexe. Elle s'articule autour de deux volumes : la Nef et le Chœur. La structure du chœur est autostable. De forme ogivale sur base circulaire, elle est composée de dix arcs jumelés accolés d'une longueur de 36 à 37 m avec montants verticaux en fond de chœur, assemblés entre eux par liaison articulée, à l'altitude de 32 m, sur une ferrure en étoile. L'ossature lamellé-collé du tympan supérieur, collabore à la stabilité de l'ouvrage avec des liaisons bois/métal ouvragées. Les pannes lamellés sur ferrures et le platelage en deux épaisseurs de planches croisées, en bilinga, constituent une coque de stabilité qui reçoit la couverture en cuivre à joints debout.
		"La clef de voûte" Assemblage au sol de la ferrure de liaison de tête des arcs sur l’arc tympan A5. Levage de l'arc A5 pour sa liaison avec les quatre arcs déjà en place
La structure de la Nef comprend quand à elle douze poutres lamellé-collé d'une longueur de 36 m pesant environ 10 tonnes chacune. Elles sont prolongées par des auvents moisés (longueur de 51, m pour les plus grandes) qui reposent en tête des colonnes et en façade principale et sont suspendues, à l'aplomb du chœur, à la base tympan supérieur translucide. Les pannes et le platelage double concourent à la stabilité et recoivent la couverture en cuivre.
		La ferrure de tête recevant les 10 arcs du Choeur
Moyens humains, moyens matériels et organisation du chantier		Les Compagnons Jean-Yves et Christophe préparent le levage
Levage du 3eme arc avant la mise en place de la ferrure en étoile au sommet du chœur.		Fort de l'expérience du passé, nous avons fait appel au concours du Compagnonnage pour lancer cette opération, former le personnel et mener à son terme le délicat levage de la structure du chœur. Deux jeunes Compagnons du Devoir français ont relevé le défi. La majorité du personnel local allait recevoir une solide formation au levage et à la sécurité. Tout le matériel, l'outillage courants (tireforts, élingues, treuils, verins, etc..) avaient été livrés avec l'équipement de l'atelier de fabrication de charpente. Une grue de 40 tonne/m ainsi qu'une autre de plus faible capacité. Entre autres préparatifs, il fallait créer des magasins de stockage pour les fournitures et l'outillage et les éléments lamellé collé en vue de leur assemblage avec leurs ferrures de levage. Il fallait aussi préparer des poutres butons provisoires pour stabilité des arcs du chœur, positionner et sceller les appareils d'appuis des arcs du chœur, assembler les éléments lamellés, mettre en place les ferrures de liaison et positionner les ancrages provisoires de stabilité (tireforts, élingues, etc.).

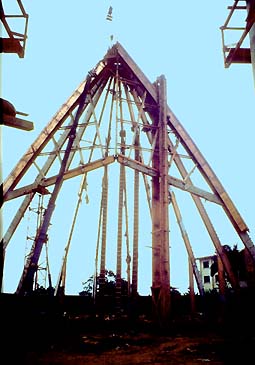

Les arcs du chœur liaisonnés sur la ferrure de tête sont soutenus par un portique de stabilité à droite. Il sera remplacé pour le montage de la nef par un mât central placé sous le tympan Les opérations de levage commencent par le montage de la structure du chœur Aprés cette formation accélérée, le levage de la nef sera réalisée par les équipes 100% camerounaises
Ci-dessous, début du montage du collatéral ouest et de la première poutre de nef. pose des pannes et du platelage croisé sur le chœur		Le chantier suivait son cours mais cela n'allait pas sans peine. En effet, le terrain etait exigu. L'atelier se trouvait implanté près de certaines colonnes, ce qui créait des difficultés de stockage des éléments prêts pour le montage. La saison des pluies ralentissait le levage et transformait le chantier en bourbier sur lequel les engins avait du mal à se mouvoir. Chronologie. 1-levage du premier arc (A4’/ouest, le 2ème à droite à partir des marches du chœur) d’une longueur de 36 mètres et d’un poids de 8 tonnes environ, à dresser jusqu’à une cote d’altitude proche de 32 mètres et à stabiliser par appui sur un buton lamellé provisoire très élancé et élinguage après réglage en plan et altimétrie .Une opération délicate et dangereuse qui s’est terminée la nuit tombée sous une pluie intense. Une stabilité provisoire fort précaire jusqu’au levage des arcs du 2ème, voire du 3ème arc. 2- Levage des 3 arcs suivants en direction de l’axe du chœur avec le même dispositif de stabilité provisoire, jusqu’à la mise en place de la ferrure « clé de voûte »au sommet du chœur. 3- Levage de l’arc tympan (A5’- en façade du chœur) est équipé, au sol, de l’ensemble de la structure du demi tympan ( traverse inférieure et montants rayonnants)et de la ferrure de tête des arcs ( 800 kg) . C’est là le point clé du dispositif de levage qui permettra l’attache, en tête, des quatre en attente et leur réglage. Opération ardue en raison de la dimension et de la hauteur du chœur. 4- Poursuite du levage des quatre arcs courants suivants, les attaches en tête sont réalisées au fur et à mesure. 5- levage l’arc A5 du demi tympan Est avec sa structure complémentaire. La liaison entre les structures des deux demi tympans sont délicates, car elle découle de la bonne exécution des réglages successifs précédents. 6- Poursuite du montage des structures secondaires(appentis - pannes)et pose du platelage double cours . Façade latérale ouest Collatéral en attente de la couverture cuivre
		SUITE DE LA CONSTRUCTION
